NE555 Kare Dalga Sinyal Jeneratörü

11.58

Stok Mevcut

Stok Kodu: N/A Stok Kodu: 000000000000000015084 Kategoriler: , , Etiketler:

Bir kare dalga sinyal jeneratörü olarak, deneysel gelişim için kullanılan bir kare dalga sinyali üretir.
Bir kare dalga tetik sinyali üretmek ve kademeli bir motoru çalıştırmak için kullanılır.
MCU için ayarlanabilir puls üretilebilir ve kristal görevi görebilir.
Kontrol devresine bağlı ayarlanabilen darbe üretebilir
Boyut: 31mm x 22mm
Ana Entegre: NE555
Giriş Voltajı: 5V-15V DC
Güç kaynağı 5V olduğunda çıkış akımı yaklaşık 15mA olabilir; 12V güç kaynağı olduğunda çıkış akımı 35mA civarında olabilir
Giriş akımı:> = 100mA
Çıkış genliği: 4.2V V-PP’den 11.4V V-PP’ye. (Farklı giriş voltajı, çıkış genliği farklı olacaktır)
Maksimum çıkış akımı:> = 15MA (5V güç kaynağı, V-PP% 50’den büyük),> = 35MA (12V güç kaynağı, V-PP% 50’den büyük)
LED endikasyonlu çıktı (düşük seviye, LED açık, yüksek seviye, LED kapalı, düşük frekans, LED yanıp söner)

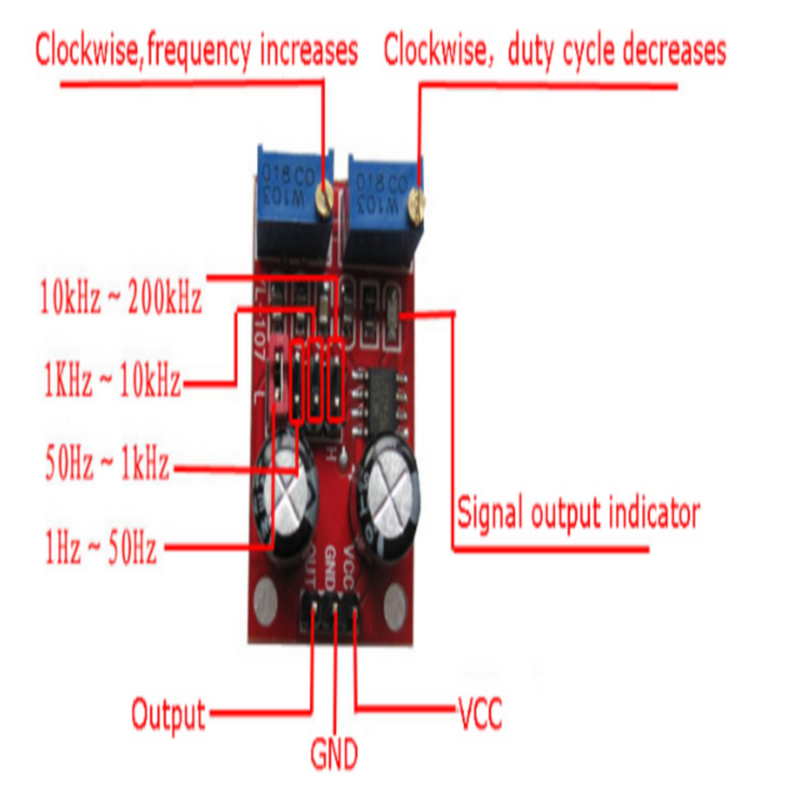

Çıkış frekans aralığı seçilebilir: LF dosyası: 1Hz ~ 50Hz
IF dosyası: 50Hz ~ 1kHz
Yüksek frekanslı dosya: 1KHz ~ 10kHz
HF dosyası: 10kHz ~ 200kHz

Çıkış görev döngüsü ince ayar yapabilir, çalışma çevrimi ve frekans ayrı ayrı ayarlanamaz; görev döngüsünün ayarlanması frekansı değiştirecektir.
